switch cisco configuration
Dans cet atelier nous allons voir ensemble quelles sont les commandes principales permettant de faire une première configuration de son switch Cisco.
Pour procéder, nous avons utilisé comme référence le Cisco Catalyst 2960. Mais toutes ces étapes sont bien entendu réalisables sur n'importe quel autre modèle de la marque ainsi que tous ceux utilisant le système Cisco IOS.
Pré-requis
Pour suivre cette atelier vous avez le choix entre deux méthodes :
-
Le matériel/logiciel présenté ci-dessous. Cet-à-dire un switch, un ordinateur, un câble console et le logiciel Putty.
-
Ou l'utilisation d'un simulateur de matériel réseau tel que Cisco Packet Tracer et c'est tout!
Si vous disposez du matériel nécessaire, voici la méthode :
Lors de la l'installation d'un switch pour accéder à celui--ci afin de le configurer et faire des modifications, il faut tout d’abord pouvoir le connecter à son ordinateur (directement ou avec un adaptateur) grâce à un câble spécifique. Ce dernier, reconnaissable grâce à sa couleur bleue et ses extrémités, est destiné à être branché dans le port console du commutateur réseau comme ci-dessous.
Une fois cela fait, il faut se munir du logiciel PuTTY pour saisir les commandes. Si vous ne le possédez pas déjà, direction le lien suivant : http://www.chiark.greenend.org.uk/~sgtatham/putty/download.html
Lancez PuTTY et sélectionnez « Serial » (visible directement à
l'ouverture de l'application ou dans la catégorie « Session »)
en type de connexion afin de démarrer l'invite de commandes.
Si la fenêtre se lance et affiche quelque chose,
c'est que vous êtes bien connectés à votre switch.
Il est possible d'avoir à saisir la touche Entré pour
afficher la ligne de commande.
Ci rien ne s'affiche, vérifiez que le matériel est
fonctionnel et mis en place correctement.
N'appuyez sur le bouton « Reset » de l'appareil qu'en cas de
dernier recours, car cela apour effet de tout réinitialiser !
Si vous ne disposez pas du matériel, voici la méthode avec Cisco Packet Tracer :
Même si vous disposez du matériel je vous conseil fortement de prendre
le temps réaliser vos simulations de réseaux avant de démarrer.
Tout d'abord voici la topologie que je vais utiliser sur Cisco Packet Tracer.
Pour ouvrir l'invite de commandes ici il suffit de faire un double clique sur le switch
puis de se rendre dans l'onglet « CLI ».
Passons maintenant à la saisie des commandes.
Les commandes
I) Accès privilégié et terminal de configuration
Il faut tout d'abord, se connecter en mode privilégié, puis en mode de configuration globale pour effectuer les manipulations de configuration. Pour réaliser cela vous aurez besoin des commandes suivantes :
Switch>enable
Switch#configure terminal
Pour passer en mode privilégié, retenez la commande enable (ou en de manière réduite) puis pour passer en mode de configuration, la commande configure terminal (ou conf t).
2) Nom du switch et nom de domaine
Pour notre configuration commençons par donner un nom au switch (hostname).
Puis si nécessaire indiquer le nom de domaine (domain-name).
Ici, nous allons prendre GASW01 comme nom d’équipement et goankh.com en nom de domaine.
Switch(config)#hostname GASW01
GASW01(config)#ip domaine-name goankh.com
Le nom de l'équiepement est changé grâce à la commande hostname suivi du nom.
Le nom de domaine, si il y en a un doit être indiqué avec la commande ip domain-name suivi du nom de domaine.
3) Terminer la configuration puis enregistrer
Une fois les ajouts/modifications effectués, entrez end (exit peut aussi être utilisé) pour terminer la configuration puis tapez systématiquement write (ou wr) à la fin ! Cela signifie que vous souhaitez sauvegarder votre configuration, vous évitant ainsi de perdre vos données.
GASW01(config)#end
GASW01#write

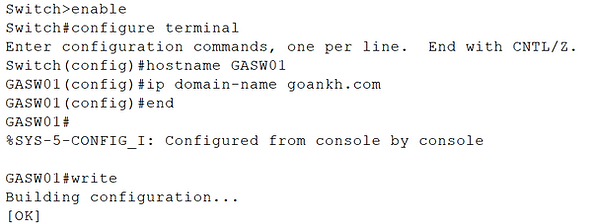

Vous devriez obtenir un résultat similaire à celui-ci :
A suivre...
